Vakuum-Druckgießanlage mit Sweep-Mode-Vibrationstechnik und innovativer Chargiereinrichtung

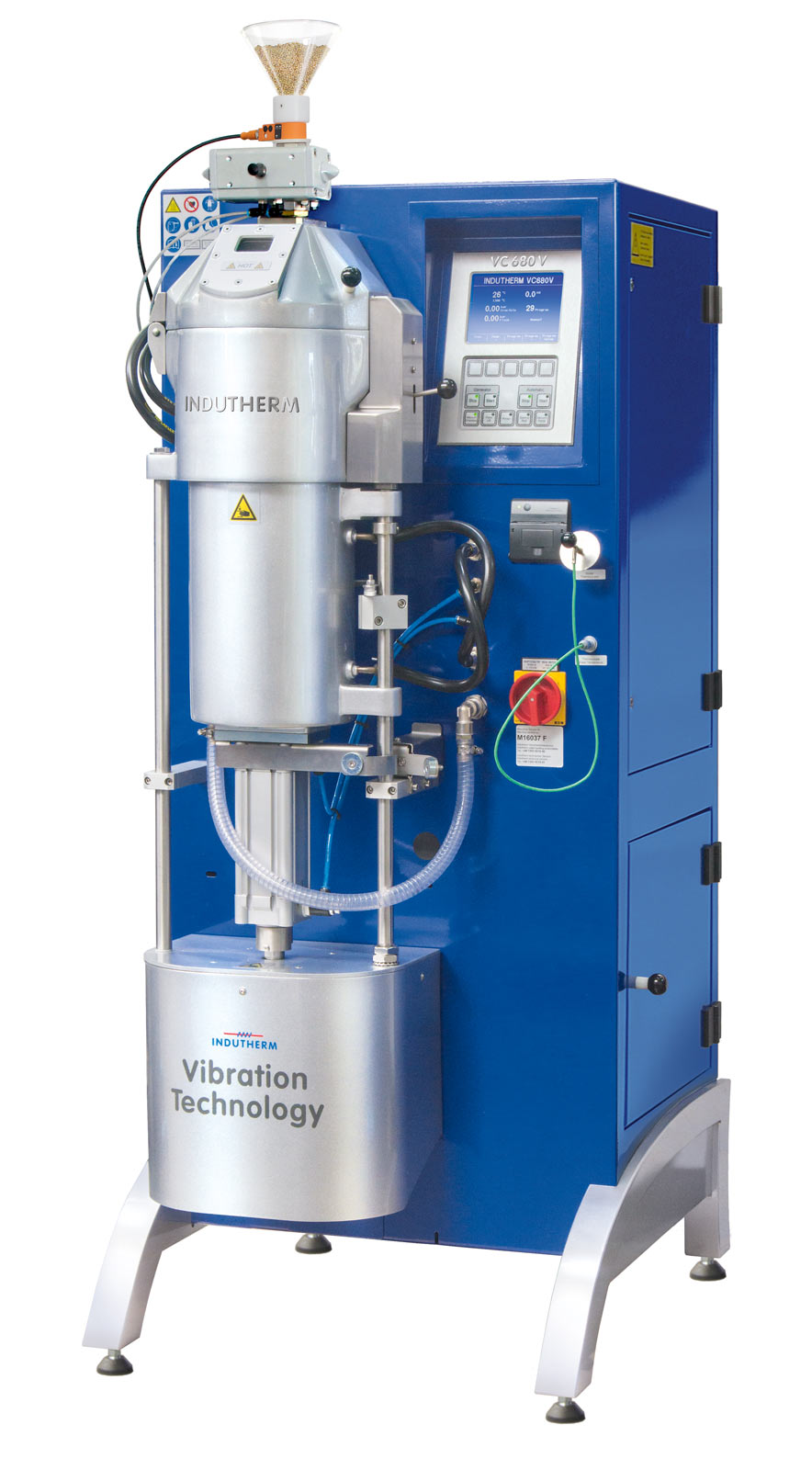

Die absolute „State of the Art“-Maschine: Die VC 680 V garantiert höchste Effizienz - durch ein Maximum an Schnelligkeit und Qualität.
Die Vakuum-Druckgießmaschine VC 680 V basiert auf der VC 650 V. Durch die serienmäßige Befülleinrichtung muss jedoch die Schmelzkammer zum Nachfüllen nicht geöffnet werden. Auf diese Weise bleibt die Schmelzkammertemperatur hoch und unnötige Energieverluste werden vermieden.
Und das Wichtigste: Es gelangt kein Sauerstoff in die Schmelzkammer, so dass die Kammer nicht erneut evakuiert und mit Schutzgas aufgefüllt werden muss.
Die Vorteile der automatischen Nachchargierung:
- Geringere Personalkosten
- Gleichmäßigere Gussqualität
- Bessere Prozessstabilität, weniger Ausschuss
- Optimierter Überlappungsguss
- Bis zu 20 Gießzyklen pro Stunde
- Hohe Energieeffizienz
- Längere Standzeiten der Verbrauchsmaterialien
- Minimierter Metallverlust
- Nachfüllen ohne Druckverlust
Daten im Überblick zur VC680V
■ Serienumfang, ○ Optional, - nicht verfügbar| VC400 | VC450 | VC500 | VC450V | VC460V | VC480V | VC650V | VC680V | VC1000V | VC25000 | VC3000V | VC650VHTC | VC680VHTC | VC1000VHTC | VC12000HTC | VC3000VHTC | |
|
Leistung
|
||||||||||||||||
| Leistung max. / el. Anschluss | 3.5 kW (230 V)|4.5 kW (3x400 V) | 4,5 kW (3x400 V) | 10 kW (3x400 V)|10 kW(3x208 V) | 4,5 kW (3x400 V) | 4,5 kW (3x400 V) | 8 kW (3x400 V) | 12 kW (3x400v) | 12 kW (3x400v) | 20 kW (3x400 V) | 60 kW (3x400 V) | 30 kW (3x400 V) | 12 kW (3x400v) | 12 kW (3x400v) | 20 kW (3x400 V) | 40-60 kW (3x400 V) | 30 kW (3x400 V) |
| Temperatur max.*** | 1400° C | 1600° C | ||||||||||||||
| Temperatur max. mit direkter induktiver Erwährmung HTC | 1850° C | 1850° C | 1850° C | 1850° C | 2000° C | 2000° C | 2000° C | 1850° C | 2000° C | |||||||
|
Kapazität
|
||||||||||||||||
| Tiegelvolumen | ■ 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* | 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* | ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* ○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu* |
170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* | 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* | ■ 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* ○ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* |
■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* ○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu* ○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu* |
■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* ○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu* ○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu* |
1,5 l (1,7) = 4 kg Al / 12 kg Cu / 12 kg Stahl* | 25 l = 65 kg Al / 200 kg Cu* | 3,4 l (3,9) = 8,5 kg Al / 25 kg Cu / 25 kg Stahl* | ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* ○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu* ○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu* |
■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu* ○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu* ○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu* |
1,5 l (1,7) = 4 kg Al / 12 kg Cu / 12 kg Stahl* | 12 l (14 ) = 30 kg Al / 90 kg Cu / 90 kg Stahl* | 3,4 l (3,9) = 8,5 kg Al / 25 kg Cu / 25 kg Stahl* |
| für den Einsatz von Formen bis | ø 130 mm / 240 mm h | ø 130 mm / 240 mm h | ■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
ø 250 mm / 500 mm h | ø 600 mm / 800 mm h | ø 450 mm / 600 mm h | ■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
■ ø 130 mm / 240 mm h ○ ø 160 mm / 400 mm h |
ø 250 mm / 500 mm h | ø 600 mm / 800 mm h | ø 450 mm / 600 mm h | ||
| für Küvettengröße | bis ø 130 mm / 240 mm h | ■ bis ø 130 mm / 240 mm h ○ bis ø 160 mm / 400 mm h |
||||||||||||||
|
Bedienung und Kontrolle
|
||||||||||||||||
| duale Temperaturmessung | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ■ | ■ | ■ | ○ | ○ | ■ | ■ | ■ |
| regelbares Vakuum in Küvettenkammer | ■ | - | ■ | - | - | ■ | ■ | ■ | ■ | ■ | ||||||
| TurboPressure Funktion | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| max. Druck | ■ bis 1,5 bar ○ bis 3,0 bar |
■ bis 1,5 bar ○ bis 3,0 bar |
■ bis 1,5 bar ○ bis 3,0 bar |
■ bis 1,5 bar ○ bis 3,0 bar |
■ bis 1,5 bar ○ bis 3,0 bar |
■ bis 1,5 bar ○ bis 3,0 bar |
3 bar | 3 bar | 0,5 bar | 0,3 bar | 0,3 bar | 3 bar | 3 bar | 0,5 bar | 0,3 bar | 0,3 bar |
| Steuerung | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige |
| automatische Glockenverriegelung | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| Küvetten-Temperaturmessung | - | - | - | - | ■ | ■ | ■ | ■ | ||||||||
| automatischer Küvetten- und Kammerlift | ■ | ■ | ■ | ■ | ■ | ■ | ■ | - | ■ | ■ | ■ | ■ | - | ■ | ||
| HSC (High Speed Casting) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| Turbo Pressure PLUS System** | - | - | - | ○ | ■ | ■ | ■ | ■ | ||||||||
| autom. Zuführung w/ autom. Verschluss-Stab | - | - | - | - | - | ■ | - | ■ | ||||||||
| Vibrationstechnologie | - | ■ | - | ■ | serienmäßg Sweep Mode | serienmäßg Sweep Mode | ■ | ■ | ■ | serienmäßg Sweep Mode | serienmäßg Sweep Mode | ■ | ■ | ■ | ||
| automatisches Schließsystem | - | - | - | - | ■ | ■ | ■ | ■ | ||||||||
| Programme | 20 | 20 | 20 | 20 | 20 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Küvetten- und Kammerlift | ■ | ■ | ||||||||||||||
| Temperatur max. mit indirekter induktiver Erwährmung | 1400° C | 1400° C | 1400° C | 1600° C | 1700° C | 1700° C | 1500° C | 1300° C | 1500° C | 1700° C | 1700° C | 1500° C | 1300° C | 1500° C | ||
| Turbolence Reduction Software | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
|
Qualitätssicherung
|
||||||||||||||||
| RS 232, Ethernet, USB-Schnittstelle, Diagnosesystem | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| Datendrucker | - | ○ | - | ○ | ○ | ○ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| GSM-Modem für Fernwartung | ○ | ○ | ○ | ○ | ○ | ○ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
|
DMS
|
■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ■ |
| InduthermCloud | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ■ | ○ | ○ | ○ | ○ | ■ | ○ | ○ | ○ |
| iThermControl | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ■ | ○ | ■ | ||||||
|
Zubehör
|
||||||||||||||||
| Sinterkit (Diffusionsschweißen) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| Granuliertank | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Granuliertank mit Flake-Option | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Vakuumpumpe | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Wasserkühler | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| als Granulieranlage verfügbar | - | GU 500 | ||||||||||||||
* flüssiges Metall bis Tiegeloberkante
** mit zusätzlichem Gastank für Turbo Pressure PLUS
Die auf dieser Seite veröffentlichten Maschinenbeschreibungen und technischen Daten erheben keinen Anspruch auf Vollständigkeit. Sie können sich im Zuge der Weiterentwicklung ändern und sind deshalb keine Vertragsgrundlage.Weitere Vorteile der VC680V
Längere Standzeiten von
Verbrauchsmaterialien können erreicht werden, indem häufige Temperaturwechsel und Kontakt mit Sauerstoff so weit wie möglich reduziert werden. Aus diesem Grund bieten wir für zahlreiche Anlagenmodelle Befülleinrichtungen an, die ein Nachchargieren ohne Temperaturverlust und ohne Sauerstoffkontakt ermöglichen.
Unsere selbst entwickelten Generatoren und die auf den Einsatzzweck abgestimmten Induktionsheizsysteme sichern maximale Energieeffizienz. Sie reduzieren nicht nur den Stromverbrauch, sondern erhöhen auch die Aufheizgeschwindigkeit sowie die Maximaltemperatur. Außerdem reduzieren sie die elektromagnetische Emission im Hinblick auf die EMV-Richtlinie. Eine effiziente Kapselung sorgt dafür, dass die erzeugte Induktion möglichst verlustarm für ein schnelles Schmelzen des Metalls eingesetzt wird. Gegen Wärmeabstrahlung schützt die thermische Isolierung um Induktor und Tiegel. Diese hohe Energienutzung reduziert außerdem den Energieverbrauch für die Wasserrückkühlung in der Maschine und für eine eventuell nötige Klimatisierung in der Gießerei.
Programmsteuerung für schnelle and zertifizierte Produktionen:
Dank des Steuerungspanels mit Volltext-LCD-Display können alle Programme und Parameter einfach und praktisch eingestellt werden. Die halbautomatischen Anlagen verfügen über Temperaturprogramme. Die vollautomatischen Anlagen haben ein Programmsteuerungssystem, das alle Parameter einbezieht. Bis zu 100 Gießprogramme gewährleisten schnelle Bedienung und einheitliche Gießergebnisse. Für die wichtigsten Legierungen sind die Parameter vorprogrammiert, z. B. für AGS, Alpha Plus, Heraeus, Legor und Pandora-Legierungen. Dies bedeutet in der Praxis: Ohne kostspielige Vortests sind ab der ersten Küvette gute Gießergebnisse zu erwarten. Die Programmsteuerung und der eingebaute Datendrucker sorgen für ein hohes Maß an Sicherheit und eine präzise Prozess-Protokollierung.
Separate Verriegelungssysteme zum „Overlapping“-Gießen: Alle Indutherm-VC-Anlagen verfügen über separate Schließsysteme für Schmelz- und Küvettenkammer und ermöglichen damit eine deutliche Zeitersparnis durch überlappende Gießprozesse: Die Küvette kann nach dem Gießen noch einige Minuten in der Vakuumkammer verbleiben während bereits die nächste Charge eingefüllt und aufgeheizt wird.
Die optionale Nachfülleinrichtung ermöglicht die Befüllung mit der nächsten Metallcharge, ohne dass die Schmelzkammer geöffnet werden muss. So bleibt die Temperatur in der Schmelzkammer hoch, unnötige Energieverluste werden vermieden. Vor allem aber gelangt kein Sauerstoff in die Schmelzkammer, die Kammer muss nicht neu evakuiert und mit Schutzgas gefüllt werden. Die Vorteile: Geringere Personalkosten, konstantere Gießqualität, höhere Prozessstabilität, weniger Ausschuss, optimiertes Overlapping Casting, bis zu 20 Gießzyklen pro Stunde, hohe Energieeffizienz, längere Standzeiten von Verbrauchsmaterialien, minimierte Metallverluste, nachfüllen ohne Druckverlust.
Durch zahlreiche Maßnahmen werden bei unseren Gießanlagen Metallverluste während des Gießprozesses auf ein absolutes Minimum reduziert. Dazu zählen u.a. die ausgefeilten Überdruck- und Vakuum-Regelungen, das Anti-Oxidationssystem, das Vibrationssystem und nicht zuletzt die hochwertigen Materialien von Tiegeln und Verschlussstäben.
Bis zu 20 Gießzyklen pro Stunde durch programmierbares Overlapping-Gießen und optionale automatische Chargiereinrichtungen.
