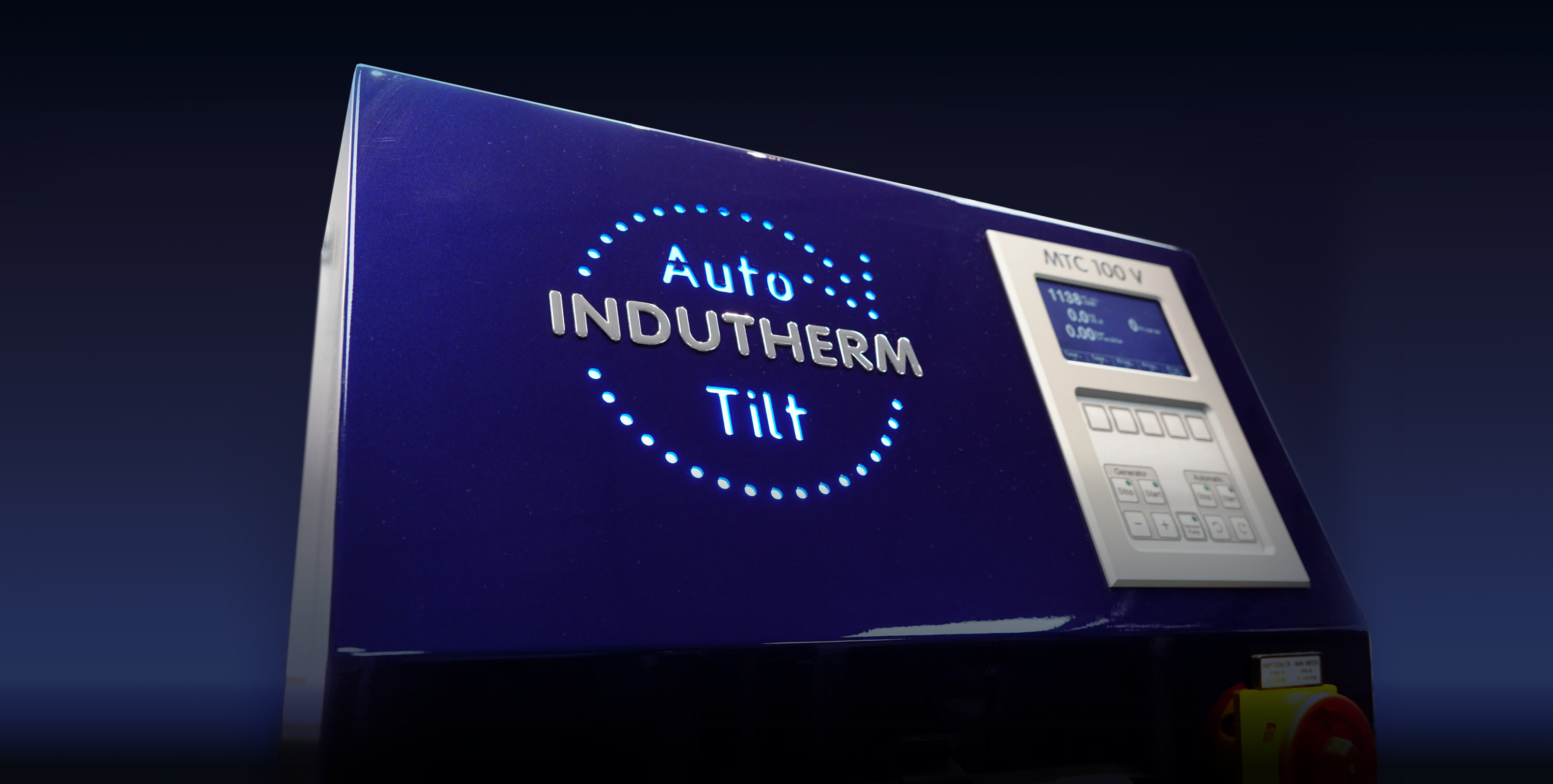

Die MTC 100 V
ist eine völlig neue, hochprofessionelle Gießanlage zum Gießen von Platin oder anderen Hochtemperaturmetallen, die in keramischen Tiegeln geschmolzen werden sollen. Anstelle eines störanfälligen Schleudergussprinzips setzt Indutherm auf ein speziell entwickeltes, automatisches Druck- und Kippsystem. Dadurch kann die neue MTC 100 V nicht nur sehr kompakt gebaut werden, sondern ermöglicht auch eine hervorragende Formfüllung sowohl für filigrane als auch für massive Gussteile. Eine Tiegelkapazität von 600 g Pt, eine mögliche Kolbengröße von bis zu ø 100 * 150 mm und eine maximale Temperatur von 2.100° C sind die technischen Eckdaten. Ein Multifrequenz-Infrarot-Pyrometer (als Option), eine Kippautomatik mit einstellbarer Geschwindigkeit und ein variabler Druckaufbau sorgen für eine optimale Prozesskontrolle und gleichbleibend hohe Gussqualität. Die neue Maschine ist maximal vielseitig, da sie auch mit einem Graphittiegel arbeitet, um z.B. Legierungen auf Basis von Au, Ag, Cu und anderen zu gießen. Die Hardwarekomponenten des Induktionssystems müssen nicht verändert werden. Darüber hinaus kann nicht nur in Schmuckformen, sondern auch in Kokillen gegossen werden.
Exzellente Formfüllung dank neuartigem Highspeed Druck- und Kippsystem
- Höchste Gussqualität durch perfekte Formfüllung, weniger Porosität und feinster Oberflächenqualität

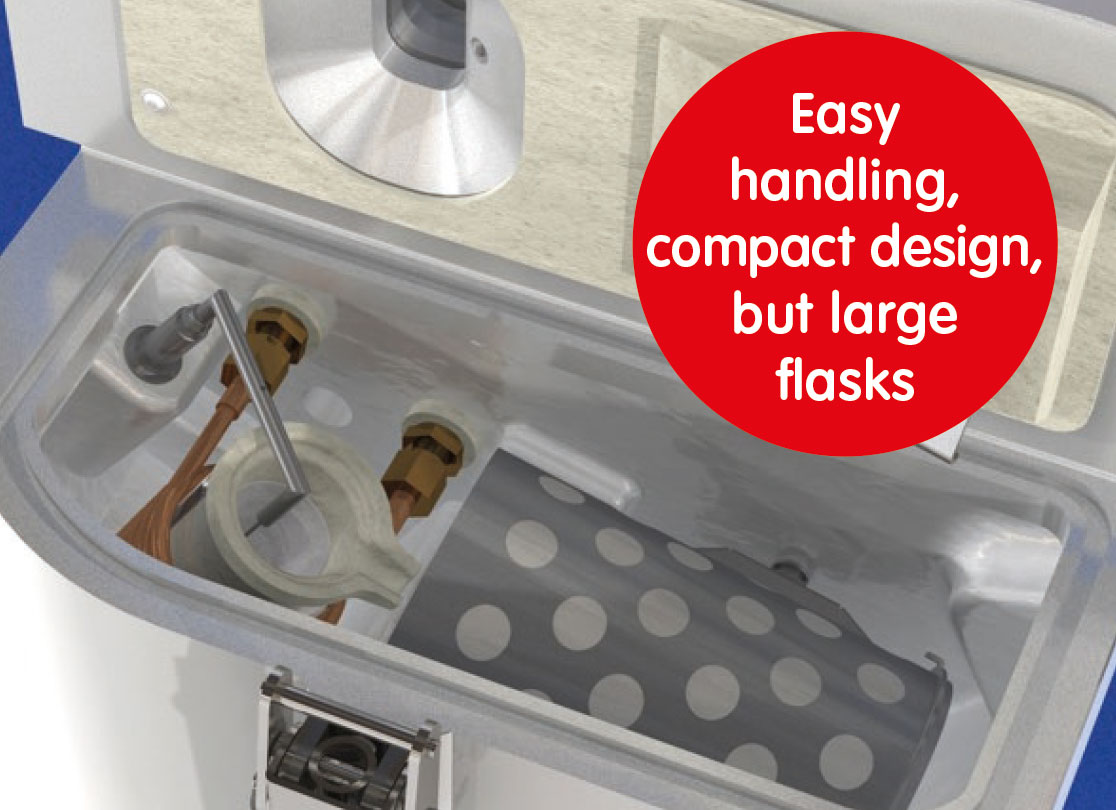

- Bis zu 600 g Pt, für Küvetten bis Ø 100*150 mm
- Auch für den Guss von Gold- und Silberlegierungen einsetzbar
- Kann auch für den Guss von Barren verwendet werden
- Hochwertiges Multifrequenz-Infrarotpyrometer (optional)
- 8 kW Induktionsgenerator, bis 2100° C

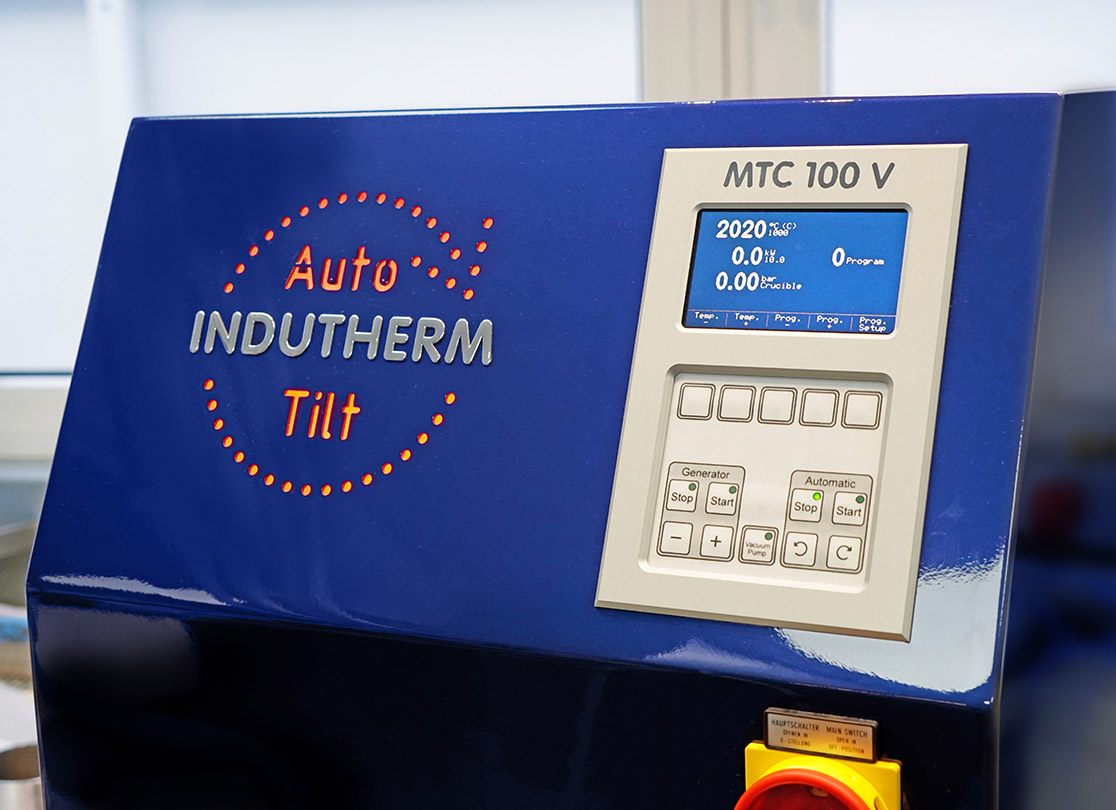

- Automatisches Kippen mit einstellbarer Kippgeschwindigkeit
- Einstellbarer Druckaufbau

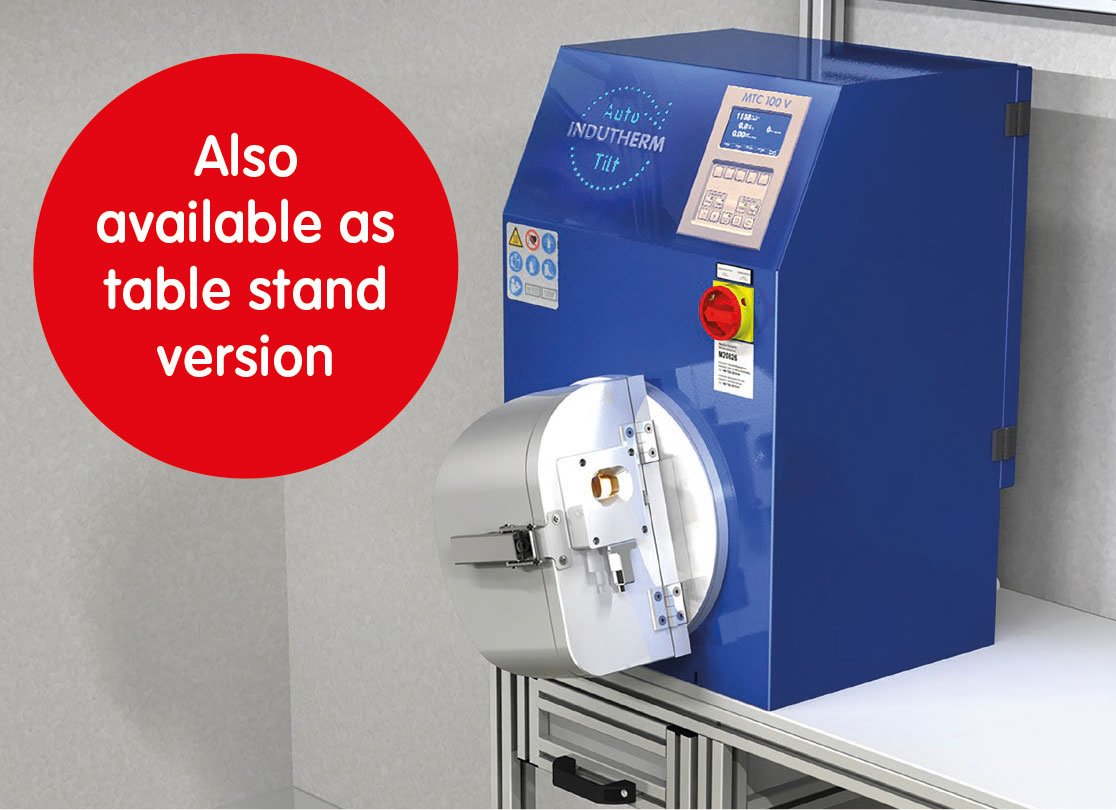

- Kompaktes Design und viel sicherer im Betrieb als Schleudergussanlagen!
Daten im Überblick zur MTC 100 V
■ Serienumfang, ○ Optional, - nicht verfügbar
MC 16 | MC 20 V | MC 60 V | MC 100 V | MTC 100 V | |
Leistung
|
|||||
Leistung max. / el. Anschluss | 3,5 kW (230v single phase) | 3,5 kW (230v single phase) | 3,5 kW (230v single phase) | 8 kW (3x400v) | 8 kW (3x400 V) |
Temperatur max.*** | 2000° C | 2000° C | 1300° C | 2000° C | 2100° C |
Kapazität
|
|||||
Tiegelvolumen | 100g Au 18 ct 110g Stahl 200g Pl |
100g Au 18 ct 110g Stahl 200g Pl |
450g Au 18 ct 300g Ag 935 |
450g Au 18 ct 250g Stahl 500g Pl |
450g Au 18 ct 250g Stahl 500g Pl |
Volumen Keramiktiegel | 30 ccm = 600 g Pt / 250 g Stahl | ||||
für Küvettengröße | bis ø 30/50/65/80 mm x 80 mm H | bis ø 30/50/65/80 mm x 80 mm H | bis ø 80/100 mm x 120 mm H | bis ø 80/100 mm x 120 mm H | bis ø 100 mm x 150 mm H |
Volumen Grafittiegel | 25 ccm = 450 g Au 18 ct | ||||
Bedienung und Kontrolle
|
|||||
Steuerung | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige | LCD-Display mit Volltextanzeige |
max. Druck | 3 bar | ||||
Turbo Pressure PLUS System** | ■ | ||||
automatische Vakuum-Funktion | ■ | ■ | ■ | ■ | ■ |
automatische Überdruckfunktion | ■ | ■ | ■ | ■ | ■ |
Gießen auch ausschließlich unter Vakuum | ■ | ■ | ■ | ■ | |
Vakuum/Schutzgas-Überdruck | ■ | ||||
Vakuum oder Überdruck nach dem Gießen | –1 bis +2 bar | –1 bis +3 bar | –1 bis +2 bar | –1 bis +3 bar | –1 bis +3 bar |
Temperaturmessung mit Thermoelement | ■, bis 1.300° C | ||||
Schutzgasspülung | ■ | ■ | ■ | ■ | ■ |
Anschlüsse: Kühlwasser, Schutzgas Argon od. Nitrogen | ■ | ■ | ■ | ■ | ■ |
Vibrationssystem | - | ■ | ■ | ■ | ■ |
Temperaturmessung/Kontrolle | ■ bis 1.300° C, ○ bis 1.600° C | ■ bis 2000° C | ■ bis 1300° C | ■ bis 2000° C | ■ bis 2100° C |
Temperaturmessung mit optischem Pyrometer | - | ■ | - | ■ | bis 2000° C |
Temperaturmessung mit Dual Wave Pyrometer | - | ○ | - | ○ | ○ |
Qualitätssicherung
|
|||||
RS 232, Ethernet, USB-Schnittstelle, Diagnosesystem | ■ | ■ | ■ | ■ | ■ |
GSM-Modem für Fernwartung | ○ | ○ | ○ | ○ | ○ |
DMS
|
■ | ■ | ■ | ■ | ■ |
InduthermCloud | ○ | ○ | ○ | ○ | ○ |
iThermControl | ○ | ○ | ○ | ○ | ○ |
Zubehör
|
|||||
Vakuum-Rührgerät Indumix 2+ | ○ | ○ | ○ | ○ | ○ |
Vakuum-Rührgerät Indumix 3+ | ○ | ○ | ○ | ○ | ○ |
Ofen AK 20 | ○ | ○ | ○ | ○ | ○ |
Ofen AK 50 | ○ | ○ | ○ | ○ | ○ |
Sandstrahlkabine | ○ | ○ | ○ | ○ | ○ |
Vakuumpumpe bis 8m³/h | ○ | ○ | ○ | ○ | ○ |
Vakuumpumpe bis 21 m³/h | - | - | ○ | ○ | - |
Vakuumpumpe | ○ | ||||
Unterschrank | - | - | - | ○ | - |
Wasserkühler | ○ | ○ | ○ | ○ | ○ |
Weitere Vorteile der MTC 100 V
